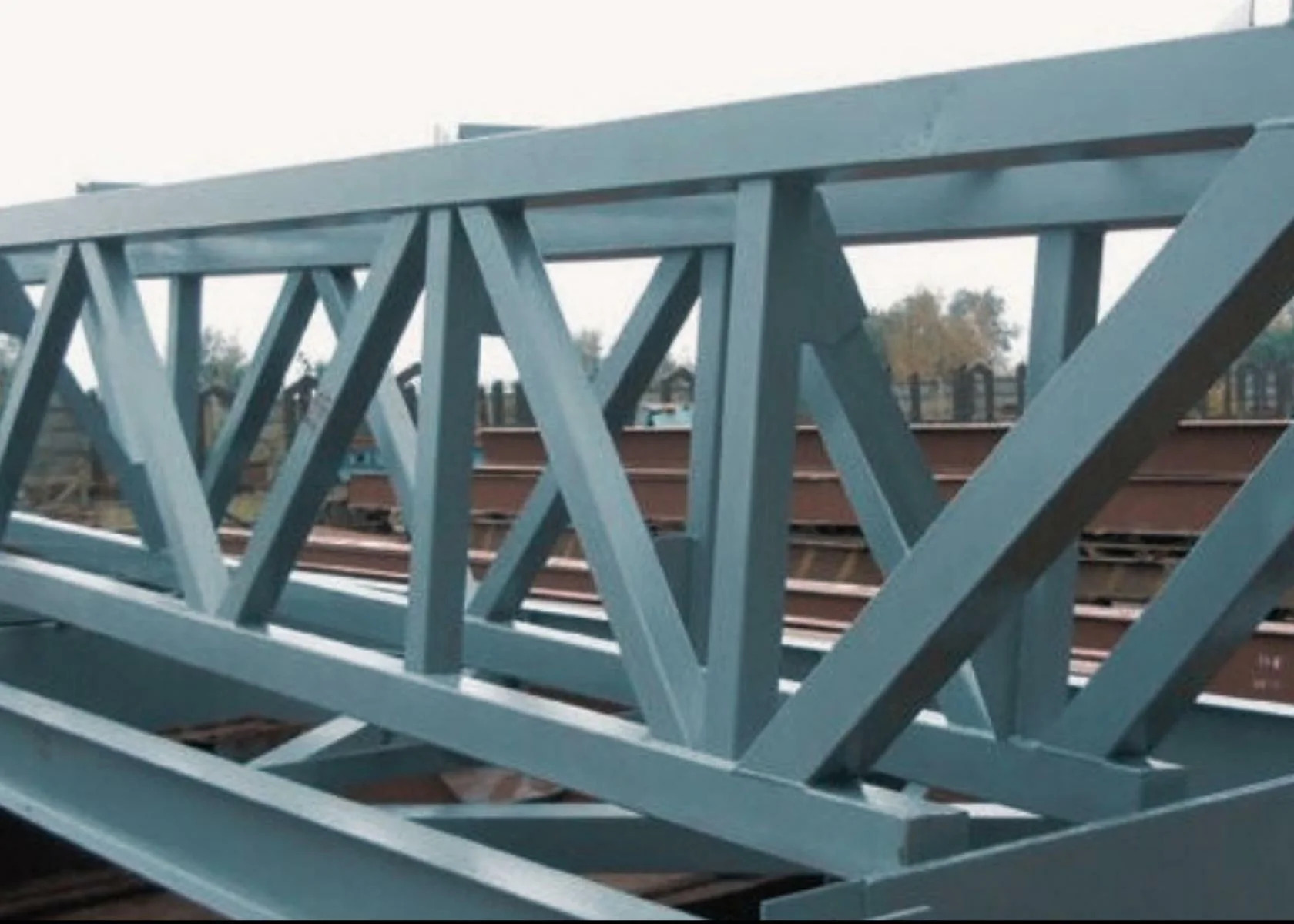

Geschweißte Stahlkonstruktionen

Die Kraft und Präzision geschweißter Rahmen

WELDMETCON verfügt über Produktionskapazitäten, die es uns ermöglichen, sowohl Serien- als auch kundenspezifische geschweißte Stahlkonstruktionen zu fertigen, unterstützt durch unsere hochentwickelten Technologien.

Die erste Fertigungsphase der Stahlkonstruktionen erfolgt im Knüppelwalzwerk. Dort wird das Metall mit den entsprechenden Maschinen (Plasma- und Brennschneidanlagen, elektrische Metalltrennsäge, Spezialscheren) in Knüppel der gewünschten Form und Größe geschnitten. Bei Bedarf werden die Knüppel auf Bohr-, Fräs- und Rollbiegemaschinen bearbeitet.

Anschließend werden die Knüppel in die Schweißerei weitergeleitet, wo die Konstruktion mit der gewünschten räumlichen Konfiguration montiert wird.

Unabhängig von der vom Kunden gewünschten Schweißkonstruktion unterliegt die Fertigungsqualität einer strengen Kontrolle. Wir prüfen die Qualität der Knüppel, die Haltbarkeit und Qualität der Schweißverbindungen sowie die Übereinstimmung der Parameter mit der technischen Dokumentation.

Geschweißte Stahlkonstruktionen werden mit verschiedenen Schweißverbindungen hergestellt

Stoßverbindungen zwischen Elementen von flächigen und räumlichen Konstruktionen sind am häufigsten. Solche Verbindungen zeichnen sich durch eine hohe Festigkeit unter statischen und dynamischen Belastungen aus und können mit nahezu allen Schmelzschweißverfahren hergestellt werden. Beim Schweißen von Elementen mit unterschiedlicher Dicke sind einige Regeln zu beachten: Die Kante des dickeren Elements wird abgeschrägt, um eine gleichmäßige Erwärmung der Kanten zu gewährleisten und ein Durchbrennen des dünneren Elements zu verhindern.

Dreiwegverbindungen sind bei der Herstellung räumlicher Konstruktionen weit verbreitet. Sie werden mit ein- oder beidseitigen Nuten an den Kanten ausgeführt. Das Schweißen mit Nuten soll die Durchschweißung und hohe Festigkeit der Verbindungen unter allen Belastungen gewährleisten. Dreiwegverbindungen können mit allen Schmelzschweißverfahren hergestellt werden.

Überlappverbindungen werden häufig beim Blechschweißen verwendet, wenn eine einfache Vorbereitung und Montage für das Schweißen erforderlich ist. Solche Verbindungen sind weniger haltbar als Stumpfverbindungen.

Eckverbindungen sind grundsätzlich kraftschlüssig und nicht zur Übertragung statischer Lasten vorgesehen. Eckverbindungen können mit allen Schmelzschweißverfahren hergestellt werden.

Welded Steel Structures
Welded Steel Structures

Stahlkonstruktion

Es handelt sich um die Anordnung von Baustahlschirmen, die durch Verbindungen miteinander verbunden sind. Die Verbindungen können Nieten oder Schrauben sein.
Arten von Stahlkonstruktionen:

Rahmen oder Skelettsystem

Bei dieser Art von Konstruktion ist das tragende Hauptelement (die Stäbe) eindimensional, ein Linienelement, z. B. Balken oder Stützen.
Beispielsweise handelt es sich um Industriegebäude, Autobahnen und Eisenbahnen, Brücken, Türme, mehrstöckige Gebäude usw.

Shell-System

Bei dieser Art von Strukturen sind Platten und Bleche neben einigen Skelettelementen die wichtigsten lasttragenden Elemente.
